قامت HCIC بنشر مورد مخصص لـرافعة الطاقة الأمريكية HCIC-310، مما يضع معلومات التركيب المستندة إلى بوصة للنموذج ومراجعة التطبيق في قلب محادثة المشتري.
يستهدف هذا المورد صانعي المركبات التجارية، ومصنعي الهياكل، وفرق صيانة الأساطيل، والموزعين في أمريكا الشمالية الذين يحتاجون إلى فحص الرافعة مقابل الهيكل الحقيقي. إن مساهمتها المفيدة ليست وعدًا بأن رافعة واحدة تناسب كل مركبة. فهو يمنح المشترين نقطة بداية محددة: مراجعة الأبعاد المنشورة، ومقارنتها بالهيكل، وتحديد التغييرات المطلوبة للتثبيت غير القياسي.
هذا تحديث لموارد المنتج العامة. إنه ليس إعلانًا عن طلب عميل محدد أو عقد أسطول أو نتيجة تسليم أو موافقة على الإعداد الشامل. لا تزال الملاءمة النهائية تعتمد على إطار السيارة، والحمولة، وهندسة الجسم، والدائرة الهيدروليكية، ورسومات التثبيت.
قد يبدأ مشتري المركبات التجارية بطلب "رافعة كهربائية أمريكية". هذا الوصف لا يكفي لإصدار أمر الشراء. يجب أن تتصل الرافعة بإطار معين، وأن تعمل من خلال مسار رفع محدد وأن تعمل باستخدام أدوات التحكم الهيدروليكية في السيارة.
تظهر نفس المشكلة في العمل البديل. لا يزال من الممكن أن تتسبب الرافعة التي تشبه الوحدة القديمة في حدوث مشكلة في حالة اختلاف مساحة القاعدة أو نمط فتحة التثبيت أو حركة الذراع أو الواجهة الهيدروليكية. المقارنة الصحيحة هي بين بيانات الرفع المنشورة وواجهة الهيكل الفعلية.
ولهذا السبب يقدم مورد HCIC-310 الأبعاد بالبوصة ويناقش تعديل ذراع الرفع وحجم القاعدة ومواضع فتحة التثبيت لتخطيطات الهيكل غير المنتظمة. توفر المعلومات المنشورة لفريق OEM شيئًا ملموسًا للتحقق منه قبل طلب عرض الأسعار.

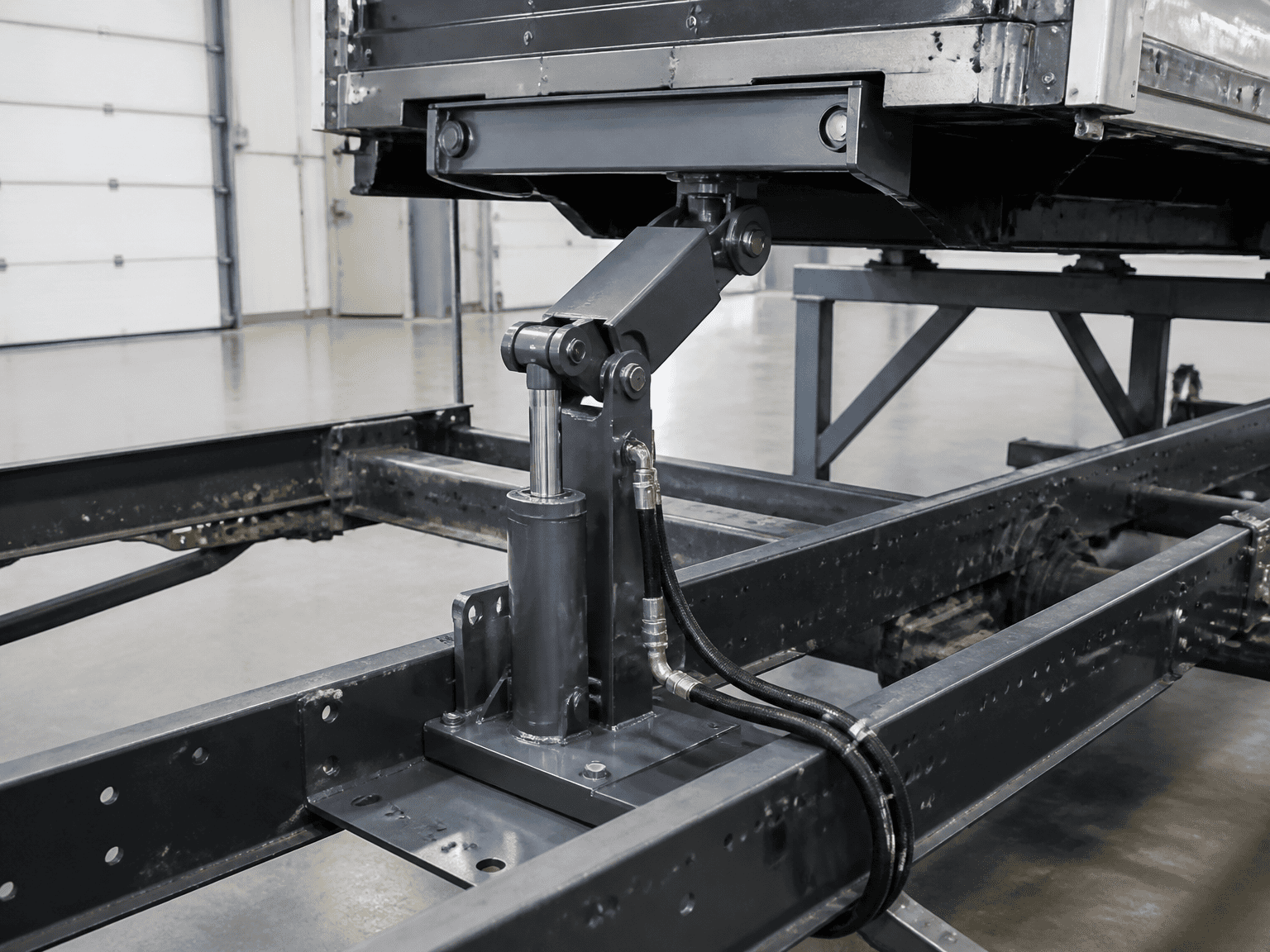

تحدد صفحة HCIC النموذج باعتباره رافعة طاقة أمريكية للتطبيقات بما في ذلك الشاحنات القلابة وشاحنات القمامة والمركبات التجارية المعدلة. وتنشر الأبعاد المرجعية التالية:
- طول العارضة العلوية:24.00 بوصة
- طول ذراع الرفع الرئيسي:26.63 بوصة
- الطول المتراجع لذراع الرفع الرئيسي:19.63 بوصة
- طول القاعدة:28.50 بوصة
- عرض القاعدة الأمامية:14.25 بوصة
- عرض القاعدة الخلفية:5.00 بوصة
- سمك التركيب الأمامي:4.00 بوصة
يجب التعامل مع هذه الأرقام كبيانات مرجعية منشورة لمراجعة HCIC-310، وليس كبديل لرسم التثبيت الحالي. يجب على المشتري التأكد مما إذا كانت الأبعاد متوافقة مع الهيكل والجسم وترتيب المفصلات وتصاريح السلامة والوصلات الهيدروليكية في السيارة المستهدفة.
يشير المورد أيضًا إلى أنه يمكن تعديل النموذج ليناسب هياكل الإطارات الخاصة. الاتجاه المذكور عملي: يمكن مراجعة شوط ذراع الرفع وحجم القاعدة ومواضع فتحة التثبيت وفقًا لمتطلبات الهيكل الفعلية. يجب تأكيد أي تغيير على الرسم المعتمد قبل الإنتاج.
تم تصميم العديد من المركبات التجارية في أمريكا الشمالية وصيانتها بأبعاد تعتمد على البوصة. يؤدي عرض أبعاد البداية بالبوصة إلى تقليل خطوة التحويل التي يمكن تجنبها أثناء مقارنة الهيكل الأول.
وهذا لا يلغي الحاجة إلى المراجعة الهندسية. إنه ببساطة يجعل المناقشة الأولى أكثر تحديدًا. يمكن للمشتري إرسال قياسات الهيكل ووضع علامات على نقاط التثبيت ومطالبة المورد بمراجعة الواجهة مقابل مرجع HCIC-310.
قد يكون للشاحنات القلابة ومركبات النفايات والأجسام المعدلة عروض إطارات مختلفة وخلوصات الجسم ومسارات الرفع وأدوات التحكم الهيدروليكية. لا ينبغي نقل الرافعة المحددة لتصميم واحد إلى مركبة أخرى بناءً على الاسم وحده.
يجب أن يحدد الاستفسار وظيفة السيارة، ونوع الجسم، وظروف التركيب المتاحة، ومتطلبات الرفع، والاتصال الهيدروليكي. إذا لم يكن الرسم متاحًا، فلا يزال بإمكان الصور الواضحة ذات النقاط المرجعية المُقاسة تحسين المراجعة الفنية الأولى.
يصف مورد HCIC التعديلات الخاصة بظروف الهيكل غير المنتظمة، بما في ذلك مواضع فتحة التثبيت والأبعاد الأساسية. بالنسبة لمشتري OEM، فإن نقطة التحكم المهمة هي مراجعة المستندات: يجب تسجيل الأبعاد النهائية والمواد والوصلات ومتطلبات الفحص على عرض الأسعار أو الرسم المعتمد.
لا يعد التغيير اللفظي أثناء التجميع من مواصفات الإنتاج الموثوقة. يجب أن يعمل الفريق الهندسي وفريق المشتريات والمصنع بنفس المعلومات المعتمدة.
يجب أن تتضمن حزمة الاستفسارات المفيدة ما يلي:
1. نوع السيارة وطرازها وسنة تصنيعها ونوع الجسم.
2. رسم الهيكل أو أبعاد الإطار المقاسة.
3. صور الرافعة الموجودة، بما في ذلك القاعدة ونقاط التثبيت.
4. وظيفة الرفع المطلوبة وهندسة الجسم أو الحاوية.
5. وزن الجسم الفارغ والحمولة المتوقعة وواجب التشغيل.
6. طول القاعدة، العرض، الارتفاع والمساحة المحيطة المتوفرة.
7. نمط ثقب التركيب وتفاصيل الاتصال.
8. معلومات الضغط الهيدروليكي والتدفق والمنفذ أو الخرطوم وترتيب التحكم.
9. الكمية والوجهة وما إذا كان الطلب هو OEM أو استبدال أو تعديل العمل.
10. الرسم المطلوب أو سجل الفحص أو معلومات التعبئة أو مستندات الطلب الأخرى.

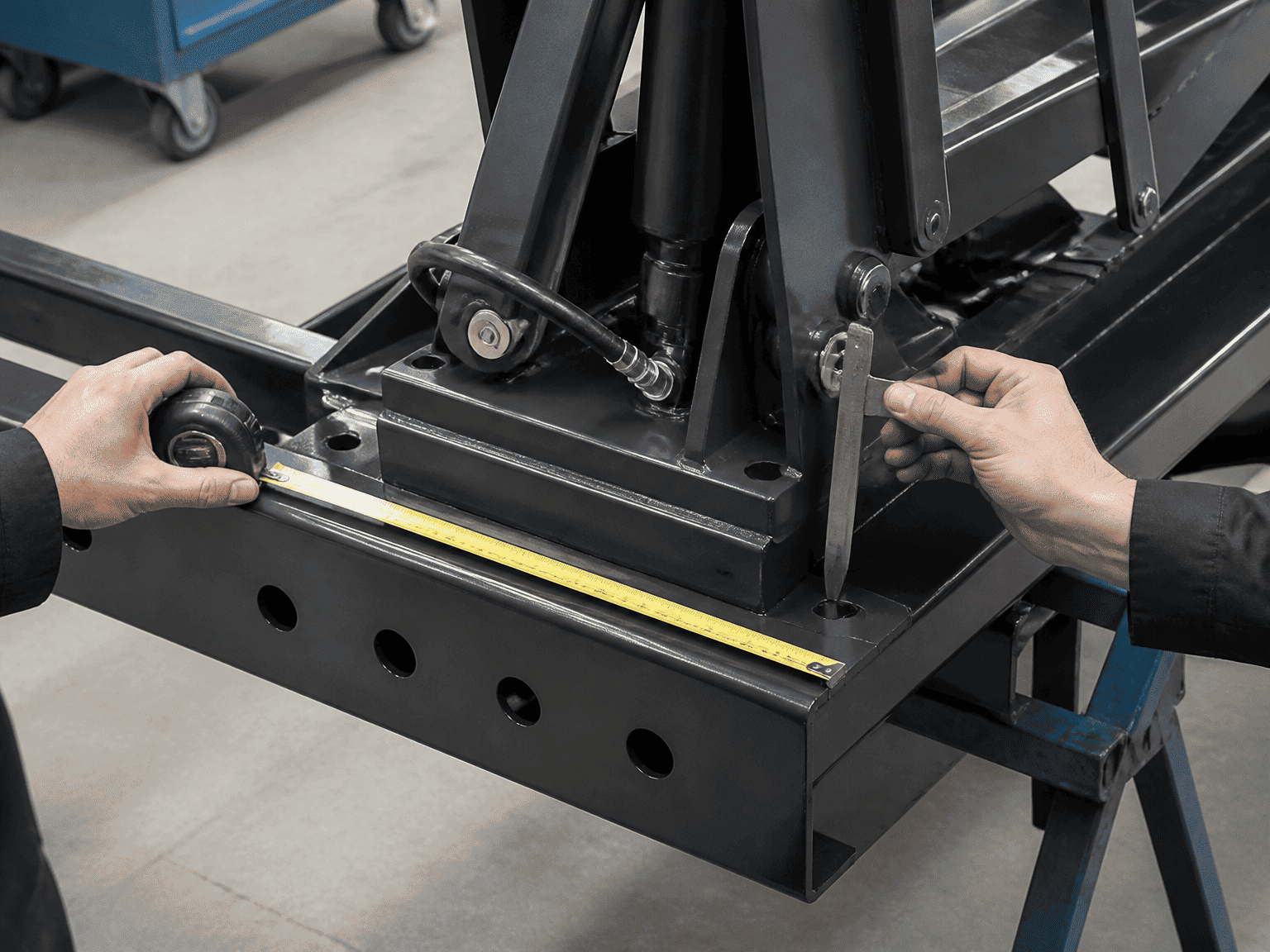

غالبًا ما يكون شريط القياس الموضوع بجانب نقاط التثبيت أكثر فائدة من صورة الرافعة وحدها. إذا كانت الوحدة بديلة، قم بتضمين رقم الجزء القديم والمعلومات التسلسلية وأي دليل على هندسة التثبيت الأصلية.
من الأفضل استخدام المورد المنشور في مرحلة الإعداد المبكرة:
- المرحلة 1 - تحديد السيارة:تحديد طلب تفريغ أو رفض أو تعديل المركبات التجارية.
- المرحلة 2 - مقارنة الواجهة:تحقق من أبعاد HCIC-310 المنشورة مقابل الهيكل وتصميم الجسم.
- المرحلة 3 - تحديد الاستثناءات:تحديد عروض الإطارات غير القياسية أو مواضع الثقب أو حركة الذراع أو التوصيلات الهيدروليكية.
- المرحلة الرابعة - تأكيد الرسم: الاتفاق على التكوين النهائي قبل التصنيع أو التعديل.
- المرحلة الخامسة - مراجعة احتياجات الفحص والتسليم:اذكر المستندات والشيكات المطلوبة للطلب.
تساعد هذه العملية على فصل مناقشة الإعداد القياسي عن التكوين المخصص. كما أنه يمنع حدوث خطأ شائع في تحديد المصادر: الموافقة على الرافعة من اسم الكتالوج مع ترك الواجهة الميكانيكية غير محددة.
لا يثبت مورد HCIC-310 أن كل شاحنة تفريغ أو مركبة نفايات في أمريكا الشمالية يمكنها قبول النموذج دون تعديل. كما أنه لا يحل محل رسم الهيكل أو مراجعة قوة الرفع أو فحص الدائرة الهيدروليكية أو تقييم سلامة الماكينة.
تحتوي الصفحة المنشورة على معلومات التطبيق والأبعاد، ولكن يجب تأكيد التكوين النهائي للمركبة الفعلية. لا ينبغي استنتاج المطالبات المتعلقة بعميل معين أو أسطول معين أو حجم الطلب أو أداء التسليم أو النتيجة الميدانية من مورد المنتج ما لم تنشر HCIC هذه التفاصيل بشكل منفصل.
هذا التمييز مهم في المشتريات الهيدروليكية B2B. من المفترض أن يؤدي التحديث المفيد للشركة إلى جعل الخطوة الفنية التالية للمشتري أكثر وضوحًا دون تحويل صفحة المنتج القياسية إلى دراسة حالة مشروع غير مدعومة.
